星型拓扑

结构特点

播报

编辑

星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点。每一个要发送数据的节点都将要发送到数据发送中心节点，再由中心节点负责将数据送到目地节点。因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求。 [1]

星型拓扑模型

星型网中任何两个节点要进行通信都必须经过中央节点控制。因此，中央节点的主要功能有三项：当要求通信的站点发出通信请求后，控制器要检查中央转接站是否有空闲的通路，被叫设备是否空闲，从而决定是否能建立双方的物理连接;在两台设备通信过程中要维持这一通路;当通信完成或者不成功要求拆线时，中央转接站应能拆除上述通道。 [2]

由于中央节点要与多机连接，线路较多，为便于集中连线，采用一种成为集线器（HUB）或交换设备的硬件作为中央节点。一般网络环境都被设计成星型拓扑结构。星型网是广泛而又首选使用的网络拓扑设计之一。 [3]

优点缺点

播报

编辑

优点

星型拓扑存在如下优点：

（1）控制简单。任何一站点只和中央节点相连接，因而介质访问控制方法简单，致使访问协议也十分简单。易于网络监控和管理。

（2）故障诊断和隔离容易。中央节点对连接线路可以逐一隔离进行故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网。

（3）方便服务。中央节点可以方便地对各个站点提供服务和网络重新配置。 [4]

缺点

星型拓扑虽然存在很多优点，但也存在以下缺点：

（1）需要耗费大量的电缆，安装、维护的工作量也骤增。

（2）中央节点负担重，形成“瓶颈”，一旦发生故障，则全网受影响。

总的来说星型拓扑结构相对简单，便于管理，建网容易，局域网普遍采用的一种拓扑结构。采用星型拓扑结构的局域网，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能够满足多种宽带需求。 [4]

标准

播报

编辑

星型拓扑结构相对简单，便于管理，易于组网，是局域网普遍采用的一种网络拓扑结构，采用星型拓扑结构的局域网，一般采用双绞线或光纤作为传输媒质，符合综合布线标准，能够满足多种宽频寻求。

分类

播报

编辑

星型拓扑中可分为星型拓扑和扩展星型拓扑。

星型拓扑

尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值。每台设备通过各自的线缆连接到中心设备，因此某根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行。这个优点极其重要，这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在。

扩展星型拓扑

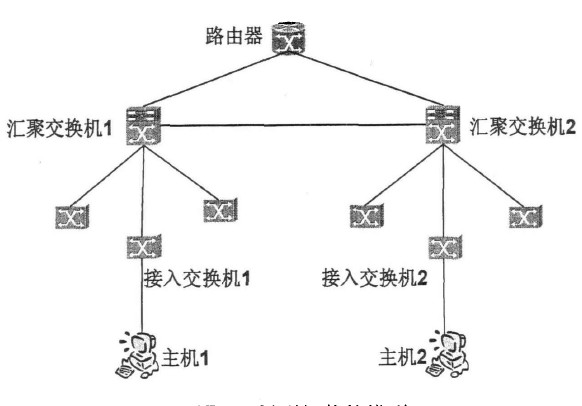

如果星型网络扩展到包含与主网络设备相连的其它网络设备，这种拓扑就称为扩展星型拓扑。

纯扩展星型拓扑的问题是：如果中心节点出现故障，网络的大部分组件就会被断开。 [5]
