小德课堂 | FS系列一体式总线I/O模块技术知识点详解（二）

收藏

一、EC同步时钟如何启用

我司有三款系列产品支持EK的协议，分别是EX系列、FS系列、FS1系列，其中FS系列与FS1系列产品支持DC时钟同步。

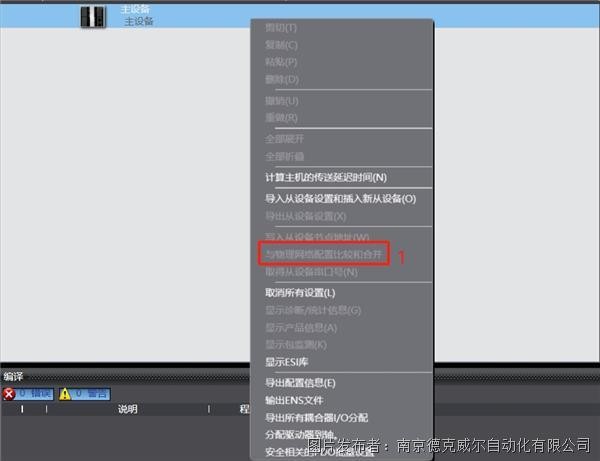

首先与PLC进行通讯连接，然后对我们的模块进行在线扫描，扫描后合并物理配置。

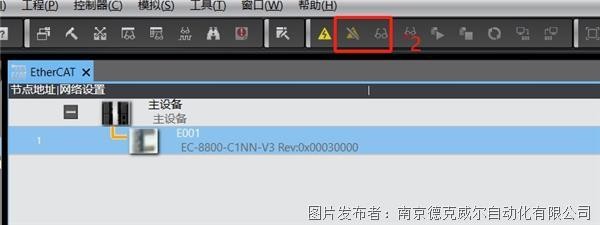

添加模块配置后，需要将PLC进行离线操作。

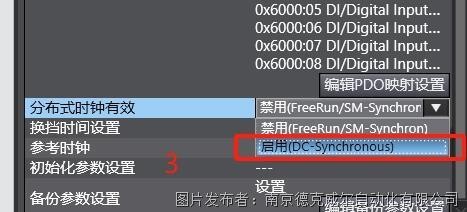

在PLC离线后，在右侧项目名称下方点击分布时钟有效，选择启用同步时钟。

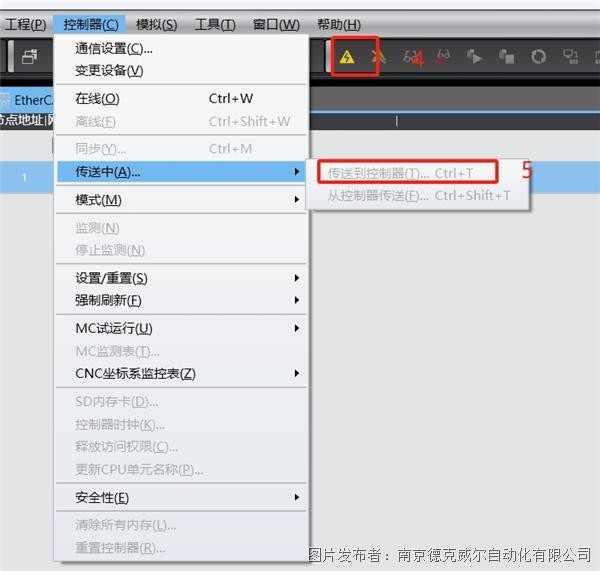

选择完成后我们需要将PLC进行在线操作，然后将数据传输到PLC中，下载完成后，同步时钟启用完成。

二、终端电阻的安装方式

首先我们准备一个110欧的终端电阻。把它的首尾画一个圈。然后将它连接到DA与DB的信号线上。
