装配图的规定画法和特殊画法

发布时间：2025-05-02 00:00

规定画法

主要是涉及到装配体中两零件之间的关系，表现为：

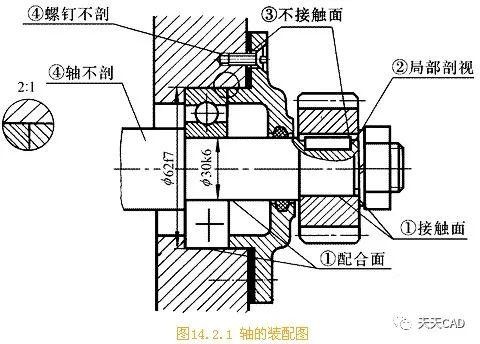

1、两相邻零件的接触面和配合面只画一条线，如图14.2.1中①处所示。相邻两零件不接触或不配合的表面，即使间隙很小，也必须画两条线，如图14.2.1中③处所示。

2、相邻两零件的剖面线方向一般应相反，当三个零件相邻时，若有两个零件的剖面线方向一致，则间隔应不相等，剖面线尽量相互错开，如图14.2.1中局部放大图所示。装配图中同一零件在不同剖视图中的剖面线方向应一致、间隔相等，如图14.2.1所示中的局部放大图。

3、当剖切平面通过螺纹紧固件以及实心轴、手柄、连杆、球、销、键等零件的轴线时，均按不剖绘制。如图14.2.1中④所示。用局部剖表明这些零件上的局部构造，如凹槽、键槽、销孔等，如图中②所示。

特殊画法

一、拆卸画法

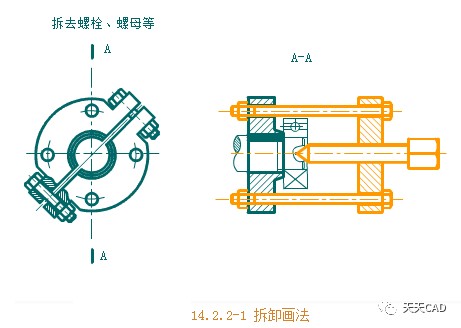

装配体上零件间往往有重叠现象，当某些零件遮住了需要表达的结构与装配关系时，可采用拆卸画法，假想将一些零件拆去后再画出剩下部分的视图，采用拆卸画法的视图需加以说明时，可标注“拆去××零件”等字样。如14.2.2-1所示。拆卸画法的拆卸范围比较灵活，可以将某些零件全拆。

二、沿结合面剖切

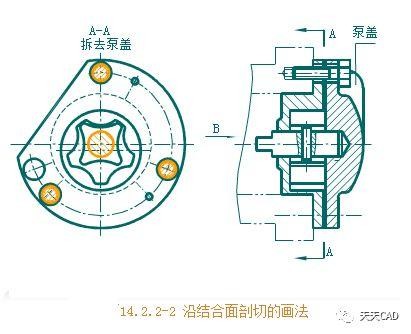

为了表达部件的内部关系，可采用沿结合面剖切的方法，相当于把剖切面一侧的零件拆去，再画出剩下部分的视图。此时，零件的结合面上不画剖面线，但被剖切到的零件必须画出剖面线，可以画成全剖视图、半剖视图或者局部剖视图，如14.2.2-2所示。

三、单独表达某个零件

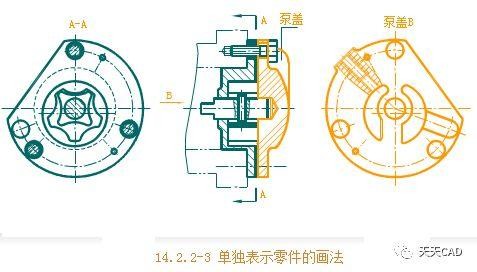

当个别零件在装配图中没有表达清楚，而又需要表达时，可单独画出该零件的视图，并在单独画出的零件视图上方注出该零件的名称或编号，其标注方法与局部视图类似，如14.2.2-3所示。

四、假想画法

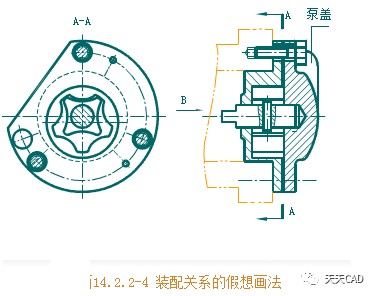

当需要表达所画装配体有连接装配关系，而又不属于本支配体，为表示它与之相连的其他零件或部件的安装关系时，可用双点画线假想画出相邻零件或部件的轮廓。如14.2.2-4所示，图中的双点画线是装配图部件的定位安装。

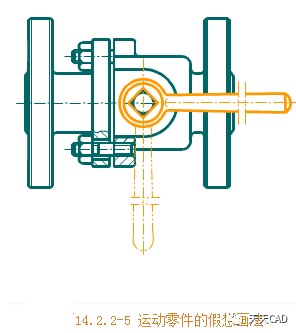

当需要表达某些运动零件或部件的运动范围及极限位置时，可用双点画线画出其极限位置的外形轮廓。如14.2.2-5所示，控制手柄在视图中只能画一个极限位置，另一个极限位置用双点画线表示。

当需要表达钻具、夹具中所夹持工件的位置情况时，可用双点画线画出所夹持工件的外形轮廓，如14.2.2-6所示。

五、展开画法

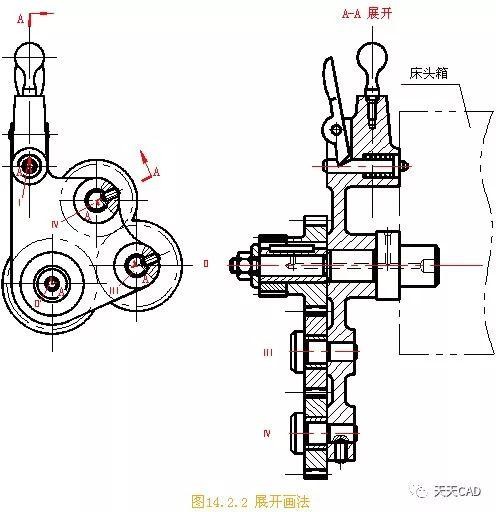

为了表达传动机构的传动路线和装配关系，可假想按传动顺序沿轴线剖切，然后依次将各剖切平面展开在一个平面上，画出其剖视图。此时应在展开图的上方注明“× - ×展开”字样。如图14.2.2所示。

六、夸大画法

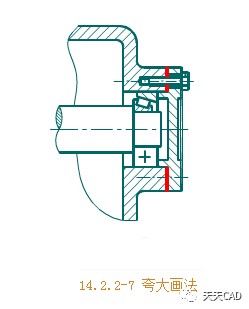

在装配图中，如绘制厚度很小的薄片、直径很小的孔以及很小的锥度、斜度和尺寸很小的非配合间隙时，这些结构可不按原比例而夸大画出，以便于画图和看图。如14.2.2-7所示，零件垫片的厚度尺寸很小，为表示存在，适当夸大。
