UML作为一种强大的建模工具，在软件工程中扮演着不可或缺的角色。它不仅提升了团队协作的有效性，还为项目的成功实施提供了坚实的保障。随着技术的进步和应用场景的扩展，未来UML将继续保持其重要地位，并不断融入新的元素来满足日益增长的需求
UML概述
UML（Unified Modeling Language，统一建模语言）是由Object Management Group (OMG)标准化的一种通用的图形化建模语言。它旨在为软件系统提供一个可视化、可理解、可交流的设计工具，适用于各种类型的系统开发和生命周期管理。
主要特点
多样性：包含多种图示，如用例图、类图、序列图等，可以描述系统的不同方面。 标准性：作为国际标准，确保了不同团队之间的沟通一致性和互操作性。 抽象层次高：能够从高层次到低层次描述系统，支持概念建模和技术实现。 跨平台：不受限于特定编程语言或技术栈，广泛适用于各类项目。解决痛点需求
复杂性管理：对于大型且复杂的系统，UML可以帮助管理和简化其内部关系。 变更管理：当业务需求发生变化时，基于UML的模型可以快速调整并反映这些变化。 知识传承：新成员加入团队时，可以通过已有的UML模型迅速上手工作，降低学习成本。作用和好处
提高沟通效率：通过直观的图表帮助开发者、项目经理和其他利益相关者更好地理解和讨论复杂系统。 促进设计优化：有助于识别潜在的问题，并在早期阶段进行改进，减少后期修改的成本。 增强文档质量：提供结构化的文档形式，便于维护和交接。 加速开发周期：清晰的模型指导编码工作，减少了返工的可能性。应用场景
UML被广泛应用于软件开发生命周期的不同阶段：
需求分析：使用用例图来捕捉用户需求。 系统设计：利用类图、对象图等来定义系统的静态结构。 行为建模：借助活动图、状态图等展示动态行为。 部署规划：通过组件图、部署图来安排物理部署环境。UML发展史
要回到上个世纪60年代爆发的软件危机开始谈起，随着60年代的高级编程语言的兴起，软件开发急剧增长，规模越来越大、复杂度越来越高，软件的可靠性问题突出，软件的设计不能满足需求，有待提高软件生产率。
随着问题的暴露，软件工程学诞生了，提出了 软件生命周期的概念。软件工程学中包含了诸多对于软件的分析和设计方法论。其中面向对象方法也是这段时间兴起，在编程领域崭露头角。早期面向对象方法在系统设计中的延伸而出现OOD（面向对象设计），随着发展又演变成OOA（面向对象分析），后来两者结合形成OOA&D，其中关于这两个领域出现了繁多的方法论，但是也引起各自差异化不全面的问题，正所谓各有所长。
在这种形式下UML统一建模语言诞生了。汲取各家之所长，演变成了规范。
从上图的演变过程中可以看出，主要经历了四个阶段：
个人联合发起：在G.Booch、J.Rumbaugh和I.Jacobson联合将其各自的方法结合形成UML 0.9版本 多家公司联合推动：演变出UML 1.0和UML 1.1版本 对象管理组织OMG采纳：修订改进推出UML 1.2 1.3 1.4版本 进行一次重大修订，推出UML2.0，并提交到ISO提案UML是工业标准，应用在面向对象领域建模的语言，提供建模中的概念提供可视化的表达，将面向对象建模概念和表示法统一。
UML工具介绍
1、ProcessOn是一款在线流程图软件（www.processon.com/），能够高效的完成在线…

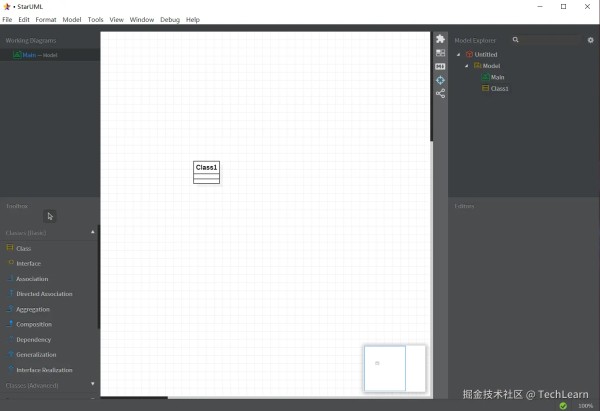

2、StarUML
StarUML是一款开放源码的UML开发工具，是由韩国公司主导开发出来的产品，可以直接到StarUML网站下载。StarUML是一个开源项目之一发展快、灵活、可扩展性强(zj).
● 可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图以及复合结构图等。
● 完全免费：StarUML是一套开放源码的软件，不仅免费自由下载，连代码都免费开放。
● 多种格式影像文件：可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。

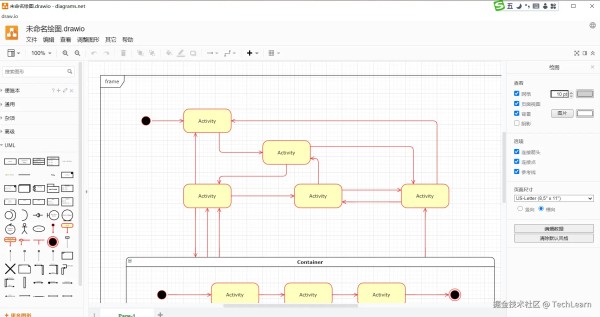

3、draw.io
是一个强大简洁的在线的绘图网站，支持流程图，UML图，架构图，原型图等图标。支持Github，Google Drive, One drive等网盘同步，并且永久免费。
如果觉得使用Web版不方便，draw.io 也提供了多平台的离线桌面版可供下载。
4、Visual Paradigm for UML (VP-UML)为开发人员提供了最便捷、直观的UML建模功能。
Visual Paradigm是一款非常不错的UML软件，简称VP，在UML建模工具Visual Paradigm中绘制用例图以记录用例的事件流。Visual Paradigm直观的用户界面和支持动态软件、企业构架、数据库设计等多种强大的建模功能，工具主要是为OO系统提供可靠的建模和分析工具，支持最新 的Java标准和UML图。
