4步学会EXCEL复合条饼图制作方法，让统计结果更直观！

发布时间：2025-05-02 02:37

饼图能够形象生动的展示各种类别数据的占比，在类别较多的情况下，单一饼图会显得很凌乱，降低了数据的对比效果，这个时候复合条饼图就可以让统计结果更直观，数据更清晰。

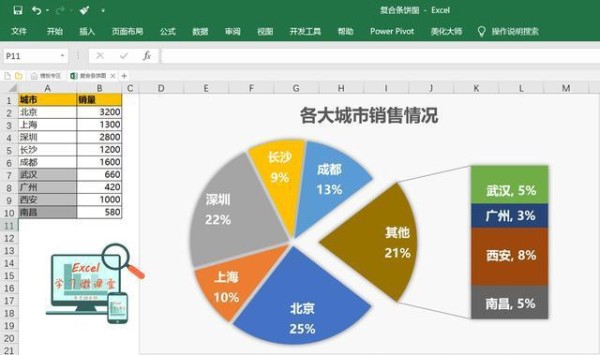

一、复合条饼图效果

复合条饼图的特点：

①它是饼图和条形图的结合。通常我们将左侧的饼图称作第一绘图区，右侧的条形图称作第二绘图区。

②第一绘图区中，武汉、广州、西安和南昌归为其他城市，具体明细显示在第二绘图区。

二、操作步骤

步骤1：调整数据表的布局。

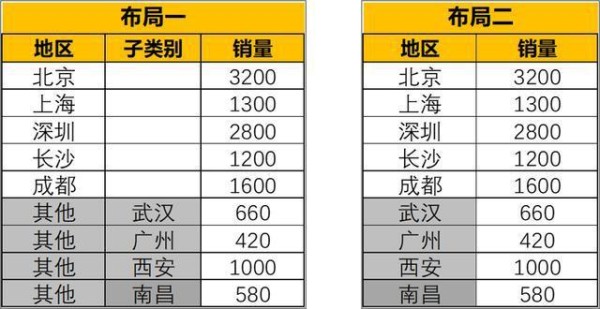

我们可以将表格调整成为两种布局，如下图所示：

布局一比较容易理解，一看就知道需要把哪些数据放置到第二绘图区。

布局二比较简单，但是要放到第二绘图区的类别不是很明确。

不管是布局一还是布局二，把第二绘图区的子类别放到最下面几行更方便设置。下面以布局2为例来展示如何绘制复合条饼图。

步骤2：添加复合条饼图

选择数据→插入→图表→二维饼图→复合饼图。

步骤3：调整第二绘图区所包含的类别个数。

选择饼图→右键→【设置数据系列格式】，系列分割依据选择【位置】，第二绘图区中的值选择【4】

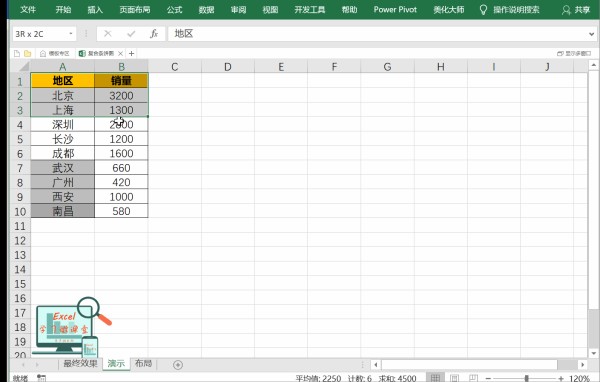

步骤2、3动图演示如下：

步骤4：调整复合条饼图的格式。

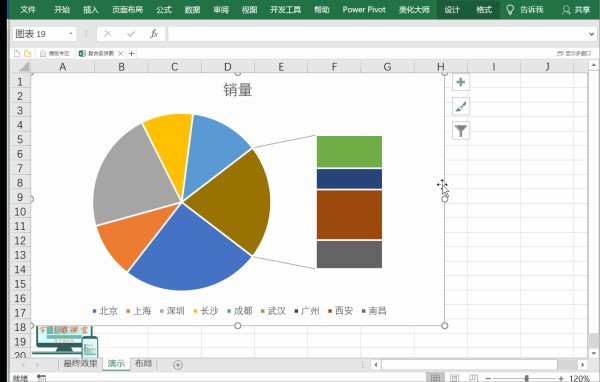

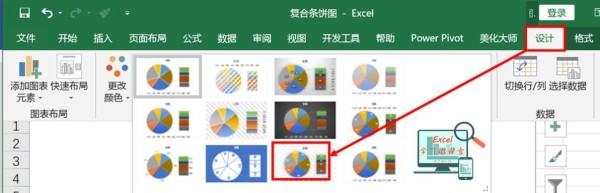

①为复合条饼图选择一种默认的样式。如下图所示：

②删除图例。

③调整图表标题文字及字体字号。

④调整标签的字体及字号。

⑤调整饼图的分离程度、分类间距和第二绘图区的大小。

⑥设置标签的包括类别名称、百分比和引导线，设置第2绘图区标签的分隔符。

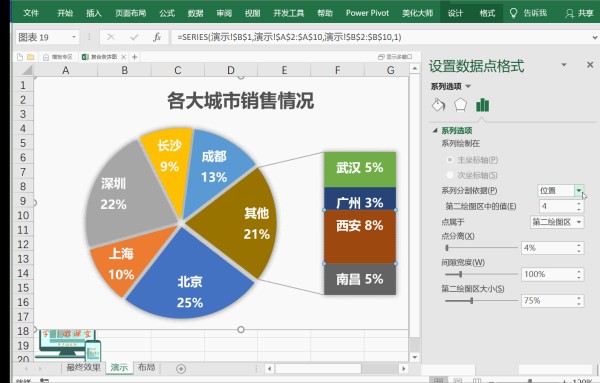

动图演示如下：

三、关于第二绘图区的设置

第二绘图区的系列分割依据有4个选项：位置、值、百分比值、自定义

位置：从最下面往上数，将设置的系列个数放在第二绘图区

值：将小于设定数值的系列放在第二绘图区

百分比：将小于设定百分比值的系列放在第二绘图区

自定义：可以选中需要调整绘图区的饼图块调整它的所属绘图区

点击

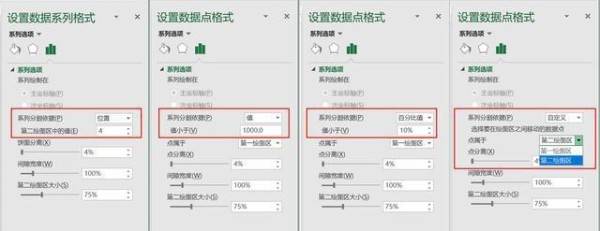

不同的分割依据调整动图如下：

各位小伙伴，EXCEL复合条饼图的制作方法你学会了吗？如果觉得我的分享对你有用，点赞鼓励一下呗
