科技论文的结构示意图要这样制作
图1
在科技论文中,结构示意图的使用是非常广泛的。结构示意图是指将复杂的机器、机械、仪器、设备等的结构及工作原理用简单的符号和线条绘制成的图样。结构示意图具有简洁明了、示意性强、易于理解等特点,可以用较少的线条、符号、说明文字等有重点地把描述图像勾画出来。本文就来说一说结构示意图的设计技法。
1 构成要素

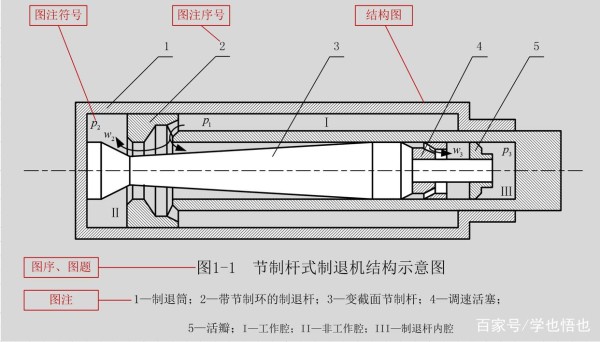

结构示意图一般由图身(结构图)、图注序号、图注符号、图序图题、图注等要素构成,示例如图2所示。
图2
2 图身/结构图
图身/结构图是示意性的,所以对绘制的要求是:简单明了地表达结构组成的各个部件以及相互关系;无需像机械制图标准那样严格,不影响表达基本工作原理的一些细枝末节可以去除,达意即可。绘制结构示意图时,各个组成单元的轮廓线用粗实线绘制,线宽一般为b(b=0.25~0.70mm);中心线、剖面线等用细实线绘制,线宽一般为b/2;结构示意图可以用AutoCAD、MS-visio等设计软件进行绘制。为了排版版面美观,插图的图幅宽度最好不超过6cm(半栏排)或不超过13cm(通栏排)。
3 图注序号
为了读者易于理解插图的结构组成和工作原理,结构示意图中的各个组成部件应画出图注指引线,并标注序号。图注指引线终端应上下对齐、左右对齐,编号顺序应按顺时针方向或逆时针方向用阿拉伯数字依次编号。
4 图注符号
除了给各个组成部件标注序号之外,有时为了文中叙述方便,还需将某些特定部位标注出来。在这种情况下,可以标注一些符号。标注符号时,符号应尽量标注在所要说明的位置。
5 图序图题
每个插图都应有图序和图题。图序是指按照插图在正文中出现的先后顺序所编排的序号,图题是指插图的名称。有关图序图题的编写规则参见上一篇《把控科技论文插图要义,提升科技论文阅读体验》。
6 图注
图注是对插图中图注序号的说明语,即各个部件的名称。图注的格式为:“图注序号”+“—”+“说明文字”,图注与图注之间用分号“;”隔开,最后1个图注后不加任何符号。图注可以多行编排,居中放在图序图题的下方,如图2所示。
图注还可以用另一种格式,即在插图中不标注图注序号,而是将各个部件的名称直接代替图注序号编排在相应的位置,示例如图3所示。

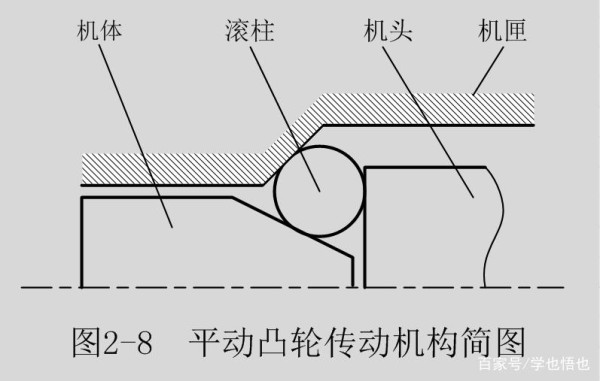

图3
