电动机星三角降压启动电路图详解，多图助你彻底理解

星三角降压启动电路，作为继电器控制系统中的一项经典设计，或许对初学者而言颇具挑战。然而，通过详细的图解分析，我们将逐步揭示其运作机理，助您轻松理解。

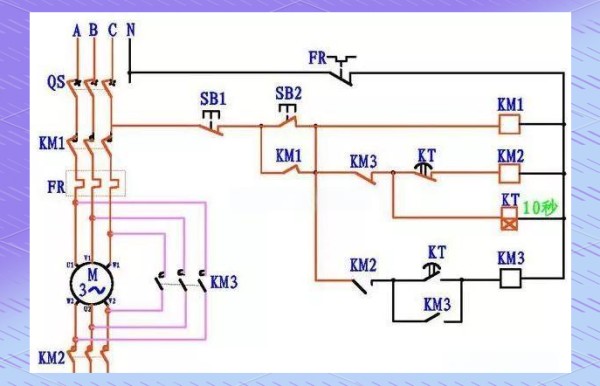

图1展示了星三角降压启动电路的详细布局。其中，QS代表断路器，KM1为主接触器，KM2负责星形连接，KM3则用于角形连接。FR表示热继电器，KT为时间继电器（通电延时型），而SB1和SB2分别代表停止和启动按钮。请为电路中的带电部分涂上醒目的颜色，以便更清晰地理解电路的工作流程。

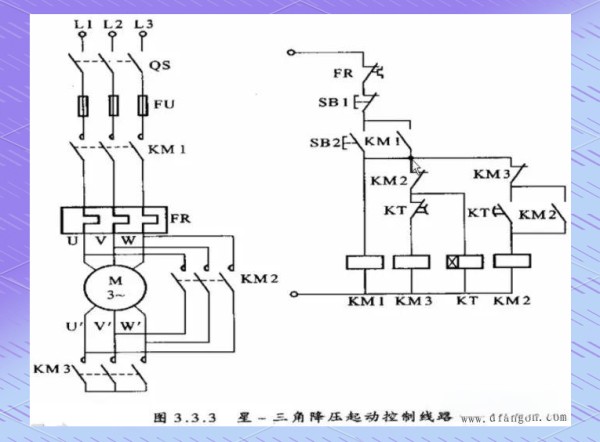

图3展示了星三角降压启动电路的启动过程。当按下启动按钮SB2时，主接触器KM1会吸合并保持自保状态。接着，电流会经过KM3常闭和KT常闭触点，流向星形接触器KM2的线圈，导致KM2吸合。同时，时间继电器KT的线圈也会得电并吸合。此时，KM1和KM2的吸合将电机接成星形接法，从而启动电机。KT吸合后，将开始延时，例如设定延时时间为10秒。

图4展示了星三角降压启动电路的转换过程。在延时10秒后，KT常闭触点断开，而常开触点闭合，导致KM2线圈失电并释放。同时，KM2常闭触点恢复闭合状态。从图中可以看出，此时KM3线圈得电并吸合，进入自保状态。由于KM3常闭触点断开，KT线圈也断电。此时，电机已转换为角形连接并开始运行，标志着星三角启动的完成。

接下来，我们进一步探讨电动机星三角转换启动的原理。在启动时，电机三相绕组采用星形接法，以降低启动时的冲击电流。这种接法将电源的三条火线分别与电机三个绕组的一个端点相连，同时将三个绕组的另一个端点与电源的零线相连。在此状态下，每个绕组所承受的电压为220V，从而降低了启动电流对电网的冲击，使电机更易启动。当电机启动并运行稳定后，其工作电流会大幅减少。此时，控制电路通过时间继电器和接触器的操作，将电机三个绕组转换为三角形连接，并与电源的三条火线相连。此时，电机绕组所承受的电压升为380V，电机即可满负荷工作。

三相异步电动机的三角接法和星型接法对比分析
在探讨电动机的启动和运行方式时，我们提到了星三角降压启动电路。而这里，我们将进一步深入理解三相异步电动机的三角接法和星型接法的本质区别。简单来说，这两种接法可以这样理解：把电动机的三个绕组的首端相连，尾端分别接上电源的三条火线，这种连接方式称为三角形接法；而如果把三个绕组的首端分别接上电源的三条火线，尾端再相连并接上电源的零线，则称为星型接法。这两种接法对电动机的启动和运行特性有着显著的影响。

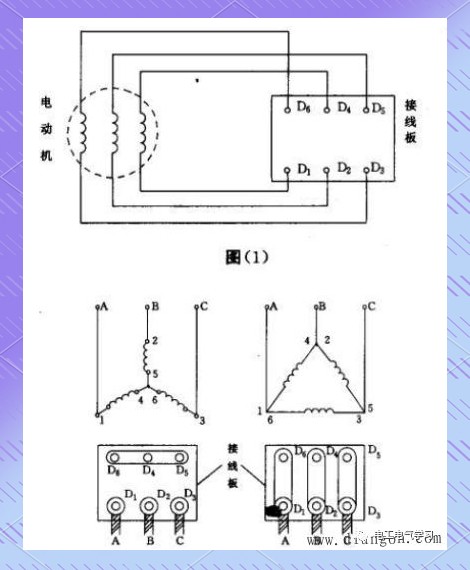

两种接法，与我们实际接入的操作并无直接关联，但理解其背后的原理和差异至关重要。在图2和图3中，可以看到D1、D2、D3分别接入A、B、C三相，这实际上反映了电动机接线盒内部的差异。通常，这三个接线片不会随意更改，但了解它们的不同接法对电动机性能的影响至关重要。

星型接法是将电动机的三组绕组的一端相连，另一端分别接入电源，形成一个类似于Y的形状。在这种接法下，电源两相之间的电流是相电流，其值比线电流小3倍。而三角形接法则是将三组绕组的首尾相连，再从三个连接点接入电源，形成一个三角形。此时，电源两相之间的电流即为线电流，其值比相电流大3倍。

星三角启动方式的目的在于减小启动电流。由于电动机启动瞬间电流往往较大，因此通常先以星型方式启动，待电动机运转平稳后再转换为三角形接法。

选择哪种接法需根据电机铭牌来定，这主要取决于绕组的设计。例如，如果铭牌上标有380V或400V，并配以三角形符号，则表示应采用三角形接法；若标有Y型符号，则表示应采用星型接法。需要注意的是，三角形接法的电动机启动时对电网冲击较大，因此在实际应用中往往采用降压启动、自偶减压启动或变频启动等方式来减小冲击。

此外，电动机的接法并非固定不变，当电机的铭牌上出现Y/△标志时，便意味着接法可以进行调整。例如，星型接法的电机电压通常是三角形接法的1.73倍。因此，在选择和调整电动机接法时，必须仔细区分Y/△和Y—△等不同符号所代表的含义，以确保电动机能够安全、高效地运行。
