如何在PPT中绘制出令人惊叹的潘洛斯三角

接下来，我们将介绍如何在PPT中绘制潘洛斯三角，并展示最终的效果图。

接下来，让我们正式开始学习如何在PPT中绘制潘洛斯三角。以下是教程的详细内容：

01在PPT中绘制潘洛斯三角

△ 准备工作

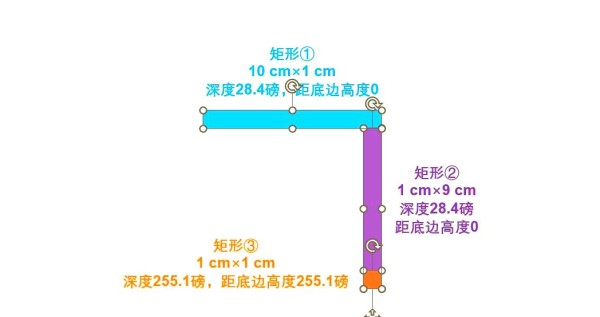

首先，在PPT中准备绘制三个特定尺寸的矩形。它们的尺寸分别为：一个矩形尺寸为10厘米×1厘米，第二个矩形尺寸为1厘米×9厘米，第三个矩形尺寸为1厘米×1厘米。在设置时，确保深度和距底边的高度按照图中所示进行。接着，将这些矩形按照图示的位置进行摆放。具体来说，就是将矩形二的顶端与矩形一的底端对齐，同时将矩形三的底端与矩形二的底端对齐。

△ 绘制矩形

接下来，在PPT中绘制一个等腰直角三角形，并按照图示的位置摆放它与矩形一。使用不同尺寸的矩形并按图示摆放，形成潘洛斯三角的基础形状。

△ 布尔运算与裁剪

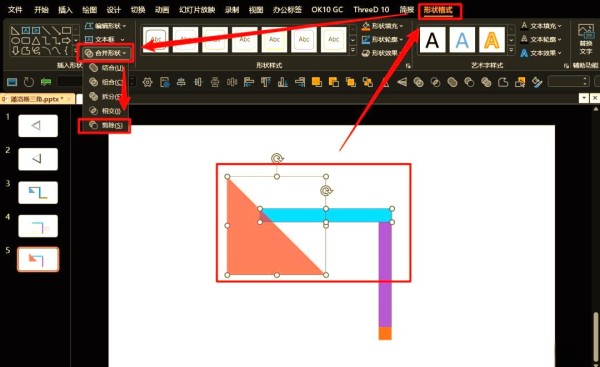

然后，利用布尔运算功能，裁剪矩形以契合等腰直角三角形，使其与三角形相契合。

△ 组合与着色

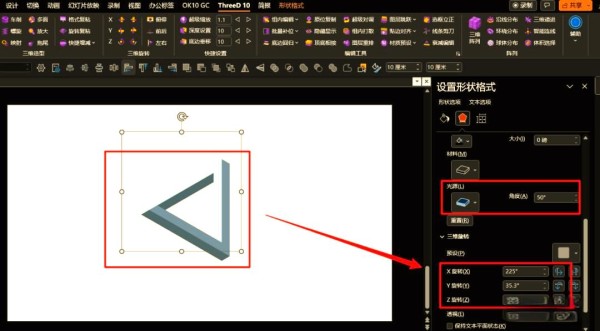

将三个矩形进行组合，并调整旋转角度及颜色，模拟潘洛斯三角的三维效果。具体操作为：分别设置X、Y、Z轴的旋转角度为225°、35.3°和180°。接着，将这三个矩形的颜色调整为一致，并设定合适的光源角度（在此例中，我们采用了冰冻光源，角度设为50，材料选择半透明-粉）。如此一来，我们的设计就完成了。

△ 设计背景

PS：介绍潘洛斯三角的几何特性及其在不可能维度中的视觉呈现。潘洛斯三角，这一被誉为“不可能物体”的奇特造型，由三个截面为正方形的长方体巧妙组合而成。尽管它在形状上呈现出三角形的特征，但两个长方体之间的夹角却似乎又构成了直角。这种看似矛盾的几何属性，使得它在现实中的三维空间里无法找到对应的实体（信息来源：百度百科）。然而，在特定的三维旋转角度下，我们却能够创造出视觉上与彭罗斯三角的二维图案相仿的三维模型。这种奇妙的契合，不禁让人回想起两年前在一个PPT交流群中，曾有大佬展示过这样的作品，当时便觉得趣味盎然，印象深刻。近日，无意中重逢这个设计，激发了我的复现欲望，也算是对自己的一次小小挑战吧。
