多维放射状流向图的最佳布局方案

最近，有很多小伙伴儿跟我咨询一个比较复杂的地图图表画法。

需求是这样的，一个国家各省或者全球各国之间存在的贸易关系、或者其他经济往来。想要用线条来表达这些指标的流向，同时使用线条粗细来表达指标流向的量级，我给他们的建议是，虽然你很明确要表达的意思，但是实际上这种形式所呈现的最终结果，可能并非你想要的。

如果在一个地图中这些线条都是从一个点发散出来的，这种表达形式虽说不妥，但是不算糟糕，但是倘若你的数据中是多个发散中心，即每个城市都会向其他各个城市发散出一组放射线条，同时线条还有粗细之分，那么最终的效果简直惨不忍睹。

当然我还是会用案例来把这种常规的想法用代码演示一遍，同时给出自己觉得最优的两种解决思路：

#加载包： library(ggplot2) library(dplyr) library(rgdal) library(shiny) library(shinythemes)

##转换为数据框并合并城市数据： china_map <- fortify(china_map) province_city <- read.csv("D:/R/rstudy/Province/chinaprovincecity.csv",stringsAsFactors = FALSE,check.names = FALSE)

###构造线条起始点数据： city<-c("北京","上海","重庆","天津","武汉","南京","广州","沈阳","西安","郑州") city_data<-merge(city,city)%>%rename(Start=x,End=y)%>%arrange(Start) city_data<-city_data%>%merge(province_city[,c("city","jd","wd")],by.x="Start",by.y="city",all.x=TRUE)%>%rename(Start_long=jd,Start_lat=wd) city_data<-city_data%>%merge(province_city[,c("city","jd","wd")],by.x="End",by.y="city",all.x=TRUE)%>%rename(End_long=jd,End_lat=wd) city_data<-transform(city_data,zhibiao1=runif(nrow(city_data),0,100),zhibiao2=runif(nrow(city_data),0,100),zhibiao3=runif(nrow(city_data),0,100))

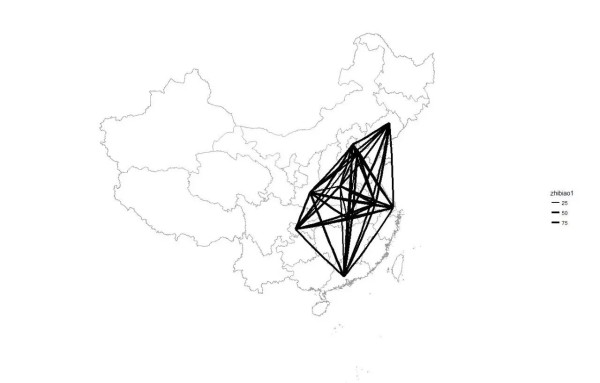

###理所当然的普通做法1： ggplot()+ geom_polygon(data=china_data,aes(x=long,y=lat,group=group),fill="white",colour="grey60")+ geom_segment(data=city_data,aes(x=Start_long,y=Start_lat,xend=End_long,yend=End_lat,size=zhibiao1),colour="black")+ coord_map("polyconic") + scale_size_area(max_size=2)+ theme_void()

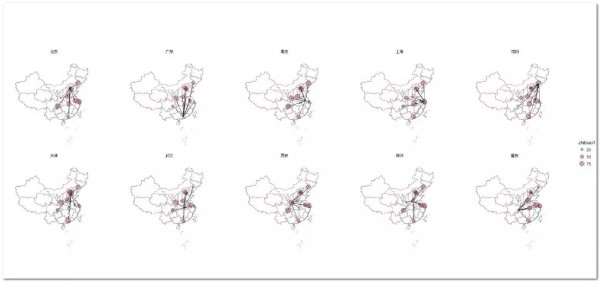

###最合适的做法1：图形分面： ggplot()+

geom_polygon(data=china_data,aes(x=long,y=lat,group=group),fill="white",colour="grey60")+ geom_segment(data=city_data,aes(x=Start_long,y=Start_lat,xend=End_long,yend=End_lat),colour="black")+ geom_point(data =city_data,aes(x=End_long,y=End_lat,size=zhibiao1),shape=21,fill="#8E0F2E",colour="black",alpha=0.4)+ scale_size_area(max_size=6)+ coord_map("polyconic") + facet_wrap(~Start,nrow = 2)+ theme_void()

###最合适的做法2：

Shiny动态交互图：

city_list<-list("北京"="北京","上海"="上海","重庆"="重庆","天津"="天津","武汉"="武汉","南京"="南京","广州"="广州","沈阳"="沈阳","西安"="西安","郑州"="郑州") ui <-shinyUI(fluidPage( theme=shinytheme("cerulean"), titlePanel("Population Structure Data"), sidebarLayout( sidebarPanel( radioButtons("var1","City",city_list,inline=FALSE), selectInput("var2","Value",c("zhibiao1"="zhibiao1","zhibiao2"="zhibiao2","zhibiao3"="zhibiao3"),selected="zhibiao1") ), mainPanel(h2("Trade Stream"),plotOutput("distPlot")) ) ))

server<-shinyServer(function(input,output){ output$distPlot <- renderPlot({ mydata=filter(city_data%>%filter(Start==input$var1)) argu<-switch(input$var2,zhibiao1=mydata$zhibiao1,zhibiao2=mydata$zhibiao2,zhibiao3=mydata$zhibiao3) ggplot(mydata)+ geom_polygon(data=china_data,aes(x=long,y=lat,group=group),fill="white",colour="grey60")+ geom_segment(aes(x=Start_long,y=Start_lat,xend=End_long,yend=End_lat),colour="black")+ geom_point(aes(x=End_long,y=End_lat,size=argu),shape=21,fill="#8E0F2E",colour="black",alpha=0.4)+ scale_size_area(max_size=6)+ coord_map("polyconic") + theme_void() }) }) shinyApp(ui=ui,server=server)

本文参与 腾讯云自媒体同步曝光计划，分享自微信公众号。

原始发表：2017-08-27，如有侵权请联系 [email protected] 删除
